廣大太極搪玻璃設(shè)備用戶(hù)朋友，你們好。下面筆者為大家介紹一下搪玻璃反應(yīng)釜等設(shè)備在焊接過(guò)程中的工藝注意要點(diǎn)，供您了解。大家都知道，搪玻璃反應(yīng)釜等搪玻璃設(shè)備是目前在化工、制藥、食品加工等領(lǐng)域被廣泛使用的一種反應(yīng)設(shè)備，搪玻璃反應(yīng)釜是指在普通的碳鋼容器內(nèi)壁噴涂硅酸鹽粉末（專(zhuān)業(yè)術(shù)語(yǔ)稱(chēng)為：搪玻璃瓷釉），然后經(jīng)過(guò)經(jīng)1000℃左右高溫?zé)疲ㄟ@一過(guò)程稱(chēng)為搪燒過(guò)程），使搪玻璃層均勻且緊密得附著于鋼制基體表面，燒結(jié)而成的具有金屬的硬度及玻璃的耐腐蝕性雙重性質(zhì)的符合設(shè)備。 眾所周知，搪瓷具有較好的耐酸堿性，且較同規(guī)格純不銹鋼制品成本甚低，因而在這些工業(yè)反應(yīng)領(lǐng)域可以得到廣泛使用。
由于搪玻璃層自身的物理特性除具有易碎易損特性外，如果在制造過(guò)程中，生產(chǎn)廠家的技術(shù)水平不行，則很容易出現(xiàn)崩瓷爆瓷現(xiàn)象，淄博太極搪玻璃設(shè)備成熟領(lǐng)先的生產(chǎn)工藝保證了產(chǎn)品經(jīng)久耐用。

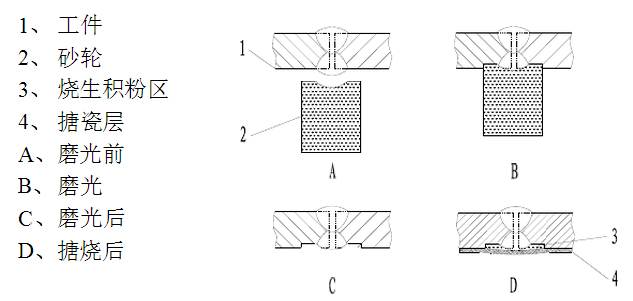

很多小的搪玻璃反應(yīng)釜生產(chǎn)廠家或小作坊在設(shè)備生產(chǎn)制造過(guò)程中，由于生產(chǎn)工藝的不成熟，較容易出現(xiàn)燒成不夠（俗稱(chēng)燒生）或焊縫內(nèi)氣體沖破搪瓷（俗稱(chēng)電焊泡）兩大缺陷。一般采用埋弧焊的內(nèi)縫的焊縫余高可達(dá)2-3mm，這樣，在磨光工序時(shí)會(huì)將砂輪表面形成弧槽，當(dāng)加工下一工件時(shí)，會(huì)將焊縫兩側(cè)磨洼下去，再經(jīng)噴粉、搪燒，積粉區(qū)因溫度積累不夠，而形成“燒生”現(xiàn)象，這類(lèi)產(chǎn)品從表面是無(wú)法肉眼判斷出來(lái)的，用戶(hù)將該產(chǎn)品投入使用后，在交變載荷作用下，積粉區(qū)表面搪瓷由于脆性極高，且缺乏鋼板支持，較易碎裂，也就是俗語(yǔ)的“爆瓷”現(xiàn)象。而且存在的未經(jīng)燒成的“生粉”是沒(méi)有任何防腐能力的，以致物料直接滲透過(guò)積粉區(qū)，腐蝕鋼板基體，破壞容器。為了我們方便大家理解，請(qǐng)結(jié)合下圖就行分析。
然而這個(gè)問(wèn)題我們公司卻早就進(jìn)行了很好的解決，成熟領(lǐng)先的焊接工藝、搪燒工藝及嚴(yán)格的質(zhì)檢工作，充分保證了太極搪玻璃反應(yīng)釜的100%合格率，不合格產(chǎn)品絕不出廠，讓用戶(hù)買(mǎi)著舒心用著放心。更多搪玻璃反應(yīng)釜的知識(shí)請(qǐng)您關(guān)注我們的網(wǎng)站kuying.net.cn
|
